SRG-V/LV型SRG-R/LR型

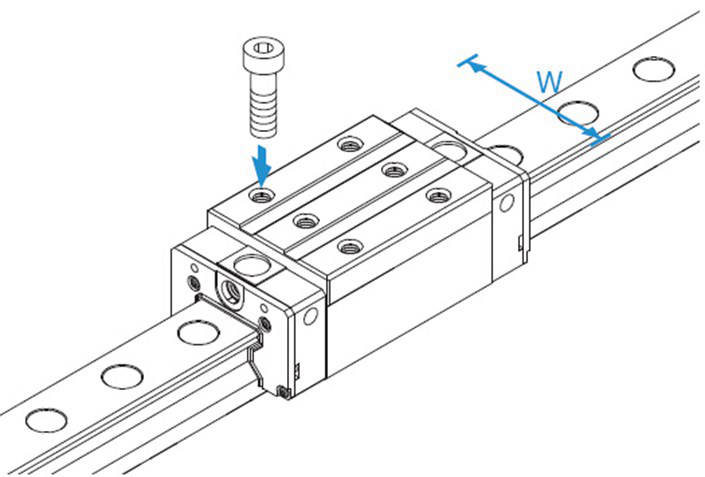

SRG-R型減小了LM滑塊的寬度(W)、實施了螺紋加工的類型。
可用于工作臺寬度空間不足的場所。

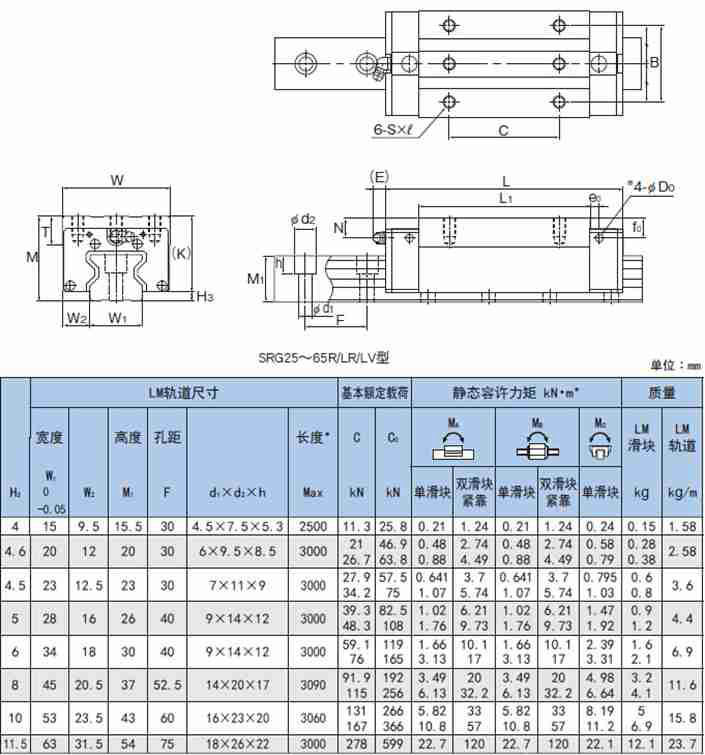

SRG-V/LV型SRG-R/LR型
注1） 為防止異物進入LM滑塊,頂面的潤滑孔和側噴嘴用備用孔 ?? 并未鉆通。
長度Max是指LM軌道的標準最大長度。
靜態容許力矩 * 單滑塊∶使用1個LM滑塊的靜態容許力矩值
2個緊靠∶2個LM滑塊緊靠時的靜態容許力矩值
請注意拆卸/安裝夾具并未作為標準件包括在LM滾動導軌組件中。如果希望使用此夾具,請與THK聯系。
注2） SRG85LC的LM滑塊安裝孔(9處）全部為通孔(全螺紋)。
注3） SRG100LC的LM滑塊安裝孔部(6處)為通孔(全螺紋)。
LM滑塊安裝孔部(3處)的有效螺紋深為2
