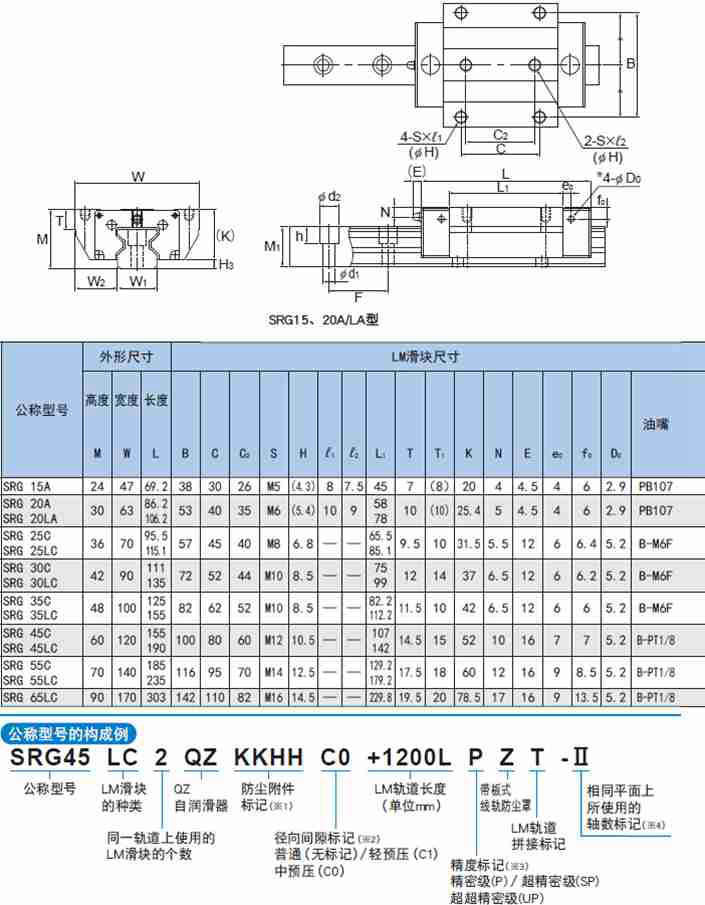

SRG-A/LA型SRG-C/LC型
LM滑塊的法蘭部實施了螺紋加工，可以從頂部安裝。
SRG-C型可以熊上下任選一方向安裝，可用于工作臺無法安裝螺栓孔的情況
SRG-A/LA型SRG-C/LC型
注1） 為防止異物進入LM滑塊,頂面潤滑孔和側油嘴用底孔并未鉆通。
此外,如果有相關指示,THK可負責安裝油嘴。頂面潤滑孔以及側油嘴用底孔是用于安裝油嘴的,請不要用于其他目的。
油潤滑時的安裝方式以及配管接頭在LM滑塊上的安裝位置請與THK聯系。
長度Max是指LM軌道的標準最大長度。
靜態容許力矩* 單滑塊∶使用1個LM滑塊的靜態容許力矩值
2個緊靠∶2個LM滑塊緊靠時的靜態容許力矩值
注2） 將LM滑塊的安裝孔(4處)加工為內沉頭孔,從而可以與SRG-C型一樣從上面和下面都可安裝工作臺。
括號內的數值是加工有內沉頭孔的尺寸。
有關詳細說明，請咨詢THK。
