THK導軌靜音型滑塊的最大長度
現在很多的自動化設備廠家對自動化產品THK導軌的需求量越來越大，當然也出現部分非標設備廠家，對導軌長度要求很長.作為世界標準型的SHS型，屬于靜音型滑塊，東莞啟威五金機電有限公司為廣大客戶詳細介紹這種型號的導軌最大長度，希望對各位廠家有所幫助。
SHS型導軌作為THK導軌中比較通用，也是比較暢銷的導軌之一，用戶在選擇時除了對應滑塊的各方面尺寸，還要確定導軌的長度，如果超過最大長度后，就需要采取拼接的方式制作和加工。

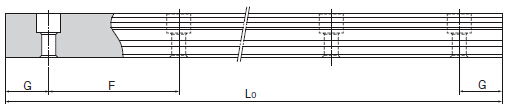

下表是SHS型軌道的最大長度和標準長度：
| 公稱型號 | SHS15 | SHS20 | SHS25 | SHS30 | SHS35 | SHS45 | SHS55 | SHS65 |
|
LM軌道 標準長度 （L。） |
160 220 280 340 400 460 520 580 640 700 760 820 940 1000 1060 1120 1180 1240 1360 1480 1600 |
220 280 340 400 450 520 580 640 700 760 820 940 1000 1060 1120 1180 1240 1360 1480 1600 1720 1840 1960 2080 2200 |
220 280 340 400 460 520 580 650 700 760 820 940 1000 1060 1120 1180 1240 1300 1360 1420 1480 1520 1600 1720 1840 1960 2080 2200 2320 2440 |
280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1960 2040 2200 1360 2520 2680 2840 3000
|
220
280 360 440 520 600 680 760 840 920 1000 1080 1160 1240 1320 1400 1480 1560 1640 1720 1800 1960 2040 2200 1360 2520 2680 2840 3000 |
570 675 780 885 990 1095 1200 1305 1410 1515 1620 1725 1830 1935 2040 2145 2250 2355 2460 2565 2670 2775 2880 2985 3090 |
780 900 1020 1140 1260 1380 1500 1620 1740 1860 1980 2100 2220 2340 2460 2580 2700 2820 2940 3060 |
1270 1570 2020 2620 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
對于最大的長度，會隨著精度等級不同來選擇，如果精度太高，導軌長度過長的話就會影響精度的，詳細情況請向本公司咨詢。另外如果客戶不想采用拼接的方式，但又要超過上述最大長度時，本公司可以進行定制，為客戶提供全方位的服務。
