KR15

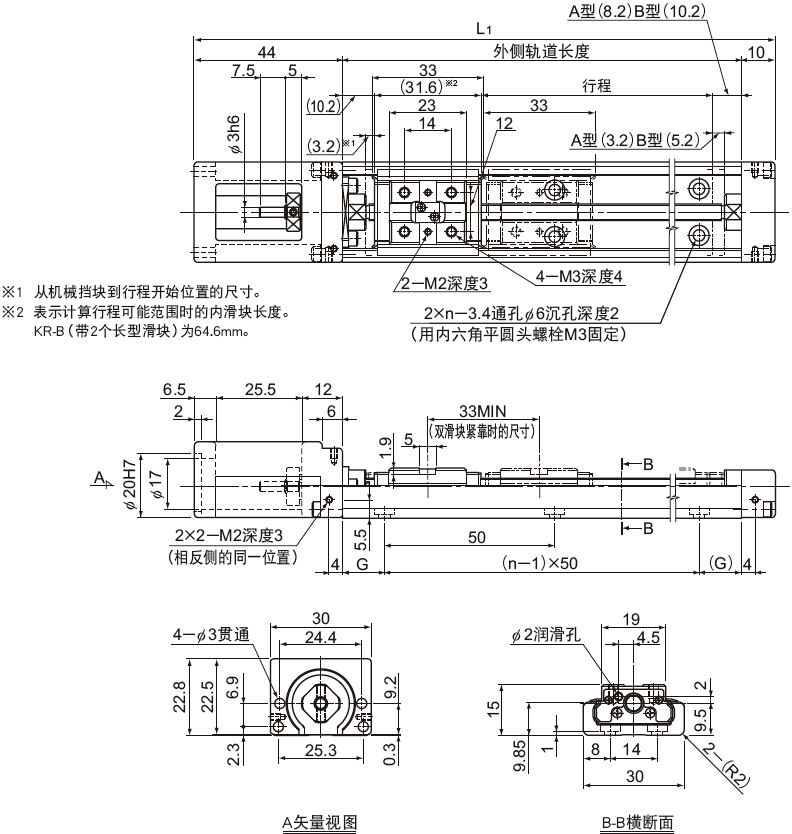

KR15型結構圖
KR15□□A型（帶1個長滑塊）
KR15□□B型（帶2個長滑塊）
※1 從機械擋塊到行程開始位置的尺寸。
※2 表示計算行程可能范圍時的內滑塊長度。
KR-B（帶2個長型滑塊）為64.6mm。
|
行程 (機械擋塊間行程） |
外側軌道長度 (mm) |
總長度 L（mm) |
G (mm) |
n |
主體總質量 |
||
|
A型 |
B型 |
A型 |
B型 |
||||
|
25 |
- |
75 |
129 |
12.5 |
2 |
0.19 |
- |
|
50 |
- |
100 |
154 |
25 |
2 |
0.22 |
- |
|
15 |
40 |
125 |
179 |
12.5 |
2 |
0.25 |
0.292 |
|
100 |
65 |
150 |
204 |
25 |
2 |
0.28 |
0.322 |
|
125 |
90 |
175 |
229 |
12.5 |
2 |
0.31 |
0.352 |
|
150 |
115 |
200 |
254 |
25 |
2 |
0.34 |
0.382 |
KR15型由于滑塊和絲桿部較小，因此以最小的空間實現高剛性、經濟的智能組合單元
