EK

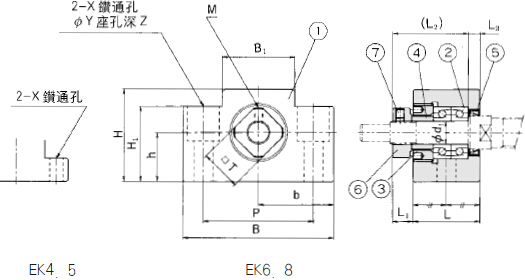

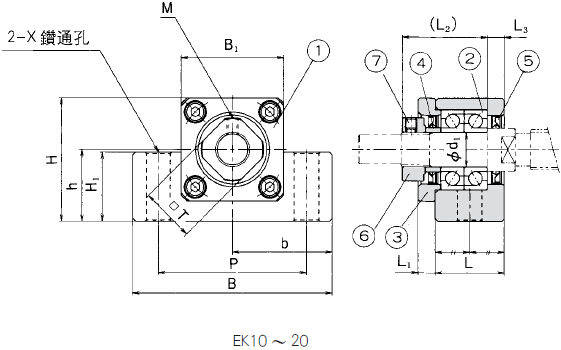

EK系列（凸型固定側）
|
|
|
編號 |
零部件名稱 | 數量 |
|
| 1 | 軸承座 | 1 | |
| 2 | 軸承 | 1組 | |
| 3 | 軸承螺母 | 1 | |
| 4 | 套筒 | 2 | |
| 5 | 密封圈 | 1（2） | |
| 6 | 鎖緊螺母 | 1 | |
| 7 | 帶內六角孔固定螺釘 | 2 |
單位mm
|
型號 |
軸徑 |
L |
L1 |
L2 |
L3 |
B |
H |
b |
h |
B1 |
H1 |
P |
X |
Y |
Z |
M |
T |
使用軸承 |
|
±0.02 |
±0.02 |
|||||||||||||||||
|
EK04 |
4 |
15 |
5.5 |
17.5 |
3 |
34 |
19 |
17 |
10 |
18 |
7 |
26 |
4.5 |
-- |
-- |
M2.6 |
10 |
AC4-12P5 |
|
EK05 |
5 |
16.5 |
5.5 |
18.5 |
3.5 |
42 |
21 |
18 |
11 |
20 |
8 |
28 |
4.5 |
-- |
-- |
M2.6 |
11 |
AC5-14P5 |
|
EK06 |
6 |
20 |
7 |
22 |
4 |
52 |
25 |
21 |
13 |
18 |
20 |
30 |
5.5 |
9.5 |
11 |
M3×0.5 |
12 |
AC6-16P5 |
|
EK08 |
8 |
23 |
6 |
26 |
6 |
65 |
32 |
26 |
17 |
25 |
26 |
38 |
6.6 |
11 |
12 |
M3×0.5 |
14 |
9M8ADFGMP5 |
|
EK10 |
10 |
24 |
6 |
29.5 |
6 |
70 |
43 |
35 |
25 |
36 |
24 |
52 |
9 |
-- |
-- |
M3×0.5 |
16 |
7000DFGMP5 |
|
EK12 |
12 |
24 |
6 |
29.5 |
6 |
70 |
43 |
35 |
25 |
36 |
24 |
52 |
9 |
-- |
-- |
M3×0.5 |
19 |
7001DFGMP5 |
|
EK15 |
15 |
25 |
6 |
36 |
5 |
80 |
49 |
40 |
30 |
41 |
25 |
60 |
11 |
-- |
-- |
M3×0.5 |
22 |
7002DFGMP5 |
|
EK20 |
20 |
42 |
10 |
50 |
10 |
95 |
58 |
47.5 |
30 |
56 |
25 |
75 |
11 |
-- |
-- |
M7×0.7 |
30 |
7204DFGMP5 |
特點
支撐單元裝有經預壓調整的JIS5 級的角接觸球軸承。特別是在EK/EF的超小型式中，裝有為超小型滾珠螺桿所開發的接觸角45°的超小型角接觸球軸承，能獲得高剛性?高精度的穩定的回轉性能.
