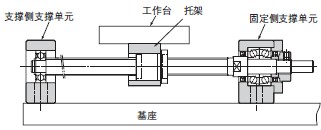

【裝配支撐單元】
(1) 將固定側支撐單元裝配到絲杠軸上，裝好后請不要隨意拆卸支撐單元。將滾珠絲杠軸插入支撐單元時,注意請不要將油密封擋板的凸緣弄翻。
(2) 將固定側支撐單元插入后,擰緊鎖緊螺母,用墊塊和內六角固定螺栓將其固定。
(3) 用止動環將支撐側軸承固定到絲杠軸上,并裝入支撐側支撐座。
需要注意的是用內六角固定螺絲壓緊墊塊時,為防止松動，請將內六角固定螺絲涂上粘結劑后再擰緊。另外,在惡劣條件下使用時,還必須采取措施防止其它零部件的松動,詳細情況請向本公司咨詢，我們會詳細說明。

【往工作臺和基座上的裝配】
(1) 使用托架把滾珠絲杠的螺母安裝在工作臺時,將螺母插入托架并暫時擰緊。
(2) 將固定側支撐單元暫時擰緊到基座上。此時,將工作臺移近固定側支撐單元并對準軸中心,調整工作臺使其能平滑移動。
在以固定側支撐單元為基準時,請將螺母外徑與工作臺或托架內徑之間留出一定間隙進行調整。
在以工作臺為基準時, 用薄墊片調整軸心高度（方形支撐單元用）、或?qū)L珠絲杠的螺母外表面與安裝部?jī)?nèi)面之間留一定間隙（圓形支撐單元用）進行調整。
(3) 將工作臺移近支撐側的支撐單元, 并對準軸中心, 使工作臺往返數次, 一直調整到螺母整個行程都能平滑運動,并暫時將支撐單元擰緊在基座上。

【確認精度及全鎖緊支撐單元】
用千分表一邊測試滾珠絲杠軸端的振擺及軸向間隙, 一邊將螺母、螺母座、固定側支撐單元、支撐側支撐單元的順序依次完全擰緊。在測量時要反復測量幾遍，確認得到精確的數值。

【與馬達的連接】
(1) 將馬達托架安裝到基座上。
(2) 用聯軸節將馬達與滾珠絲杠連接起來，這時安裝步驟要緩慢進行，確保安裝的精度不會變。
(3) 請注意進行充分的試運行。
