THK滾珠絲桿的螺母種類及其螺母運行方式
發布時間:2017/11/29 9:45:44 瀏覽次數:1252

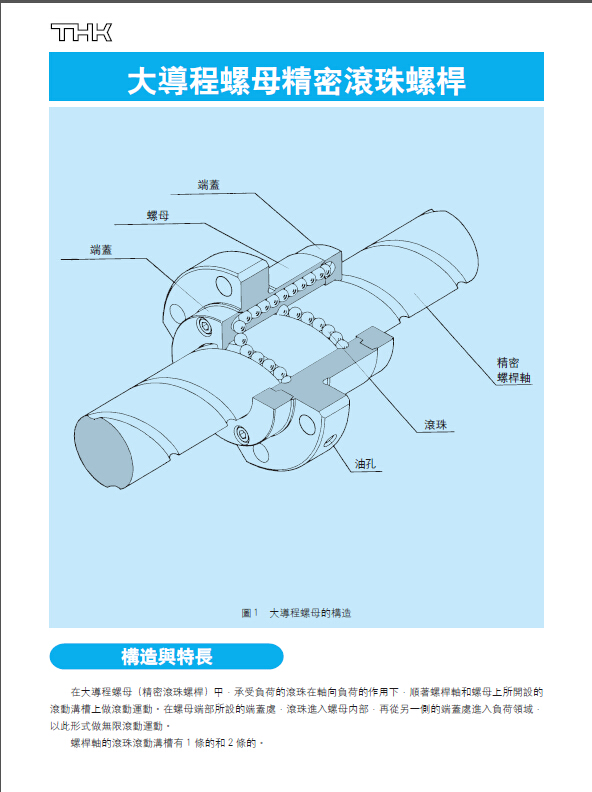

在大導程螺母精密滾珠絲桿中，承受負荷的滾珠在軸向負荷的作用下順著絲桿軸和螺母上所開設的滾動溝槽上做滾動無限運動。在螺母端所設的端蓋處，滾珠進入螺母內部再從另一側的端蓋處進入負荷領域，以此這樣的型式做來回?zé)o限運動。
THK滾珠絲桿的螺母可以根據鋼球的循環方式分為：彎管式、循環器式、端蓋式，三種比較常見的循環方式。它們的特長及優點分別如下：
一、彎管式（SBN、BNF、BNT、BNFN、BIF和BTK-V型、循環導片式型HBN型）
這些型號是最典型的螺母，其運行方式是通過使用彎管讓鋼珠進行循環，鋼球從絲桿軸的溝槽中被掏取進入彎管后，再回到溝槽中，反復做無限循環運動。
二、循環器式（DK、DKN、DIK、JPF、DIR 和MDK型）
此系列型號是最小型的螺母，其運行方式是通過循環器改變鋼球的行進方向，越過絲桿軸外徑回到原位做無限循環運動。
三、端蓋式：大導程螺母（SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF和BLR型）
這類型的型號最適合高速進給的螺母。鋼球利用端蓋，從絲桿軸的溝槽中被掏取到螺母的通孔里，通過通孔又回到深溝槽中做來回?zé)o限循環運動。
THK滾珠絲桿的螺母可以根據鋼球的循環方式分為：彎管式、循環器式、端蓋式，三種比較常見的循環方式。它們的特長及優點分別如下：
一、彎管式（SBN、BNF、BNT、BNFN、BIF和BTK-V型、循環導片式型HBN型）
這些型號是最典型的螺母，其運行方式是通過使用彎管讓鋼珠進行循環，鋼球從絲桿軸的溝槽中被掏取進入彎管后，再回到溝槽中，反復做無限循環運動。
二、循環器式（DK、DKN、DIK、JPF、DIR 和MDK型）
此系列型號是最小型的螺母，其運行方式是通過循環器改變鋼球的行進方向，越過絲桿軸外徑回到原位做無限循環運動。
三、端蓋式：大導程螺母（SBK、SDA、SBKH、WHF、BLK、WGF、BLW、WTF、CNF和BLR型）
這類型的型號最適合高速進給的螺母。鋼球利用端蓋，從絲桿軸的溝槽中被掏取到螺母的通孔里，通過通孔又回到深溝槽中做來回?zé)o限循環運動。
另外，滾珠絲桿不僅可以通過循環方式分類，也可以根據預壓方式分為定位預壓方式和定壓預壓方式兩種。
