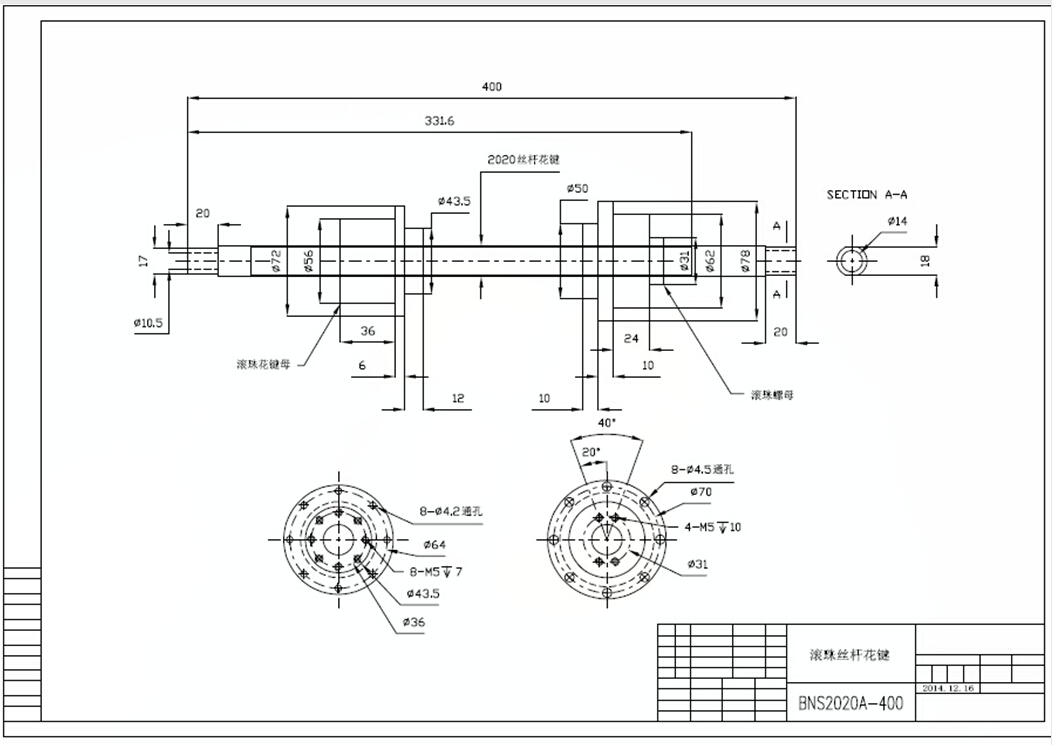

THK滾珠絲桿的圖紙需要客戶根據自己設備的需要來設計圖紙，也可以給代理商們提供一些具體的尺寸和加工的要求，來出一份圖紙。一般情況下都是需要軸端加工的，一端連接電機，一端連接聯軸器或者支撐座，因此在設計圖紙時要把這些具體的要求都要考慮，免得不利于機器的使用。

 THK滾珠絲桿是由螺母、鋼珠和絲桿三部分組成，用戶首先要先標明絲桿的長度、直徑和精度，軸端需要加工的長度，另外如果需要開鍵槽的話，還需標明鍵槽的深度。然后要在圖紙上注明絲桿的導程，所謂導程就是絲桿轉動一圈螺母運動的距離。最后要注明螺母的長度和直徑，還有螺母的安裝孔的尺寸，需要加大頭的要特殊注明。

這樣的圖紙初步已經設計出來了，如果需要支撐座和聯軸器的，我們會根據您提供的尺寸來選擇合適的型號，這樣一份完整的THK滾珠絲桿圖紙就設計出來了。在進行淬火加工的時候會根據圖紙上的軸端加工尺寸來加工，因此這方面一定要確認好，并且，加工完之后要馬上涂一層防銹油，免得生銹。

一般情況下THK滾珠絲桿的圖紙加工需要3-7個工作日，在圖紙上一定要注明交貨期，這樣就可以設計出更加出色的絲桿。以上就是THK滾珠絲桿的代理商為廣大絲桿需求的廠家提供的設計圖紙的步驟和方案，希望能夠解決用戶的圖紙?jiān)O(shè)計困境。
