HCR
LM滾動導軌 R型圓弧滾動導軌 HCR型

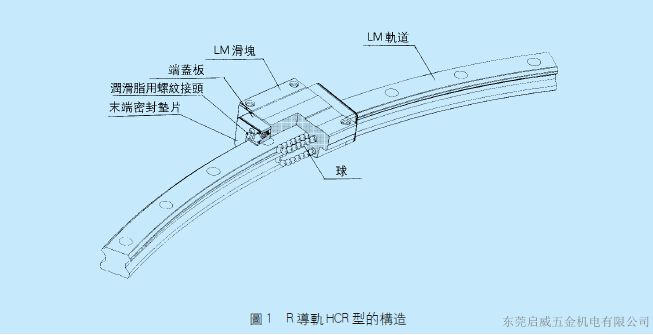

結構與特長
鋼球LM軌道與LM滑塊的被精密研磨加工過的4列滾動溝槽上球進行滾動，再通過裝在LM滑塊上的端蓋板，使各列鋼球進行循環運動。
可實現高精度圓弧運動的R形圓弧滾動導軌才有具有很多實際成績的4 方向等負荷型LM 導軌HSR 型為基本構造，根據新的構想開發出來的至今所沒有的，具有劃時代意義的新系列產品。
【自由的設計】
與旋轉軸承，交叉滾子軸承等所不同，可實現數個LM 滑塊分別動作。只要在負荷作用點上配置LM 滑塊就行，就能出現經濟合理的結構設計
【縮短組裝時間】
與使用滑動導軌或凸輪式模動盤所獲得的圓弧運動相比，使用R導軌可得到?jīng)]有間隙的高精度運動。LM軌道和LM滑塊只需要用螺栓固定，因而裝配很簡單。
【可實現5m以上的圓弧運動】
可簡單地實現旋轉軸承所不可能的5 m 以上的圓弧運動。像這樣的大型裝置的裝配、拆卸、再裝配都很容易。
【可承載所有方向的負荷】
由于采用HSR型作為樣本，因此可以承受所有方向的負荷
