HRW
LM滾動導軌 寬幅軌道型 HRW型

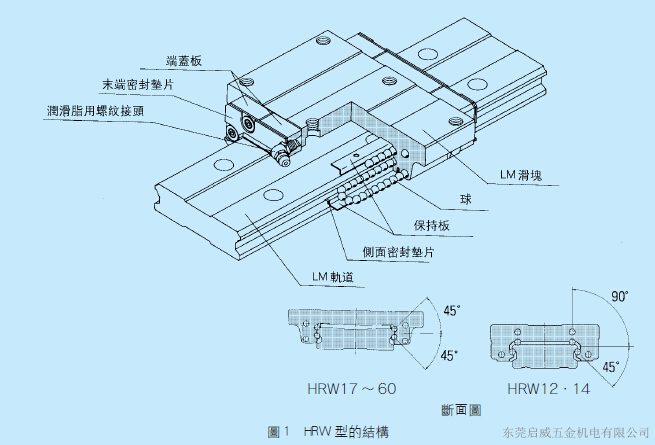

結構與特性
鋼球嚴重LM軌道與LM滑塊的被精密研磨加工過的4列滾動溝槽上球進行滾動，再通過裝在LM滑塊上的端蓋板，使各列球進行循環運動。
LM滑塊采用保持板將鋼球保持住，即使將LM 滑塊從LM 軌道上取下，球也不會脫落。（HRW12 、14LR 型除外）為了使LM 滑塊的4 個方向（徑向方向、反徑向方向、橫方向）具有相同的額定負荷，各球列被設計成45 °的接觸角，無論使用何種姿勢都可以。并且因能施加均等的預壓，從而既能一邊維持較低的摩擦系數，又加強了4個方向的剛性。同時，極力降低了全高度，最大限度地加厚了LM滑塊的壁厚，采用了6個螺栓強力擰緊的方式。在要求省空間的地方，或有力矩作用，需要高剛性的地方，可采用使用1 根軸的方式。
【小型化大負荷型】
因有效球數多，所有方向都具有高剛性。軌道幅度寬， 單根軸就可承受足夠的力矩。同時，軌道的斷面二次彎矩大，橫方向的剛性也高，從而不需要如側面支撐等加固件。
【小噪音型】
各球的循環部用合成樹脂制的端蓋板導向，并且采用了使鋼球能平滑地循環的設計，從而可獲得小噪音且穩定的直線運動。HRW27 型在速度為50m/min 時噪音達到50dB
